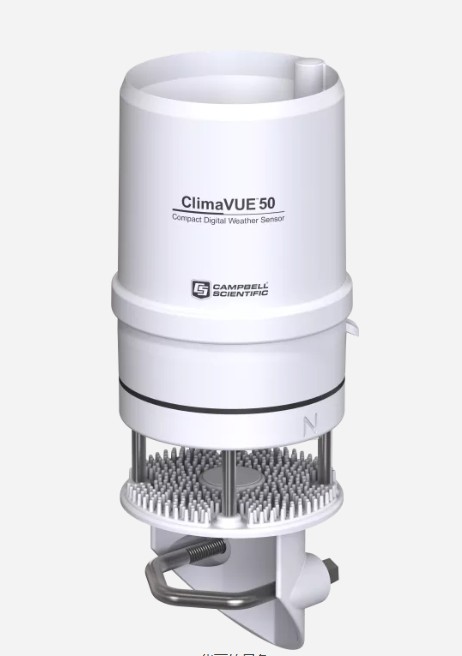

用途：ClimaVUE?50是一款經濟實惠的一體化氣象傳感器，可與CAMPBELL公司其它的高度靈活度可擴展的數據采集器配合使用，便捷的滿足常見氣象參數的監測需求。該傳感器使用SDI-12協議傳輸采集到的空氣溫度、相對濕度、蒸汽壓，氣壓，風(速度，陣風和方向)，太陽輻射，降水和雷擊(數量和距離)數據。傳感器沒有活動部件，功耗也很低，內置的傾斜傳感器可以確保數據的長期完整性。這款多樣化的產品非常適合快速部署、遠程部署、構建大型監測網絡、作為更復雜系統的組成部分或者單獨使用。
特點：
所有常見的氣象參數測量值都用一個簡單的數字信號(SDI-12)輸出。
12V供電時的平均電流小于1mA，使其成為太陽能供電站點的理想選擇。
集成在內部的傾斜傳感器有助于確保傳感器保持水平。
低維護成本（無移動部件），大大降低了維護成本和時間。
304不銹鋼硬件在海洋環境中能保持最小的侵蝕。
無需配置傳感器。
采用緊湊型設計，安裝簡單、便捷。
可與目前所有CAMPBELL數據采集器匹配使用。
可拆卸電纜方便了野外更換。
技術參數：
ClimaVUE5一體式氣象九參數傳感器 | ||
測量參數 | 空氣溫度、氣壓、閃電平均距離、雷擊次數、降水量、相對濕度、太陽輻射、傾斜度、風向和風速。 |  |
輸出 | SDI-12輸出 | |
工作溫度范圍 | -50℃ - +60℃（氣壓和相對濕度傳感器的工作溫度范圍為：-40℃ - +60℃） | |
最小供電電壓 | 3.6V直流持續供電 | |
最大供電電壓 | 15.0V直流持續供電 | |
最小數字輸入電壓 | -0.3V（邏輯低電平） 2.8V（邏輯高電平） | |
典型數字輸入電壓 | 0.0V（邏輯低電平） 3.0V（邏輯高電平） | |
最大數字輸入電壓 | 0.8V（邏輯低電平） 5.5V（邏輯高電平） | |
典型電流消耗（采用12V直流供電時） | <1 mA（平均值） | |
典型測量持續時間 | 110ms | |
最大測量持續時間 | 3000ms | |
最大輪詢頻率 | 10s | |
理事會指示的應用 | 2011/65/EU:物質限制指令(RoHS2) 2014/30/EU:電磁兼容指令(EMC) | |
符合的標準 | EN 50581：2012：電氣和電子產品評估技術文件 EN 61326-1：2013：測量、控制和實驗室使用的電氣設備在工業場所使用的EMC要求 | |
連接說明 | M12針(公頭)5芯的線徑為25mm的316不銹鋼滾花線纜 | |
傳感器直經 | 10cm（4英寸），含雨量計漏斗 | |
高度 | 34cm（13.4英寸），含雨量計漏斗 | |
重量 | 839.15g（1.85磅） | |
電源功耗： | ||
休眠狀態 | 0.3mA | |
最大峰值電流 | 33mA | |
使用R7!指令每10秒一次的平均值 | 1mA | |
使用R7!指令每60秒(或更慢)一次的平均值 | 0.4mA | |
空氣溫度： | ||
量程 | -50℃ - +60℃ | |
分辨率 | 0.1℃ | |
精度 | ±0.6℃ | |
相對濕度： | ||
量程 | 0% - 100% | |
分辨率 | 0.1 | |
精度 | RH典型值±3%（隨溫濕度變化） | |
大氣壓： | ||
氣壓計工作溫度范圍 | -40℃ - +60℃ | |
量程 | 500 - 1100hPa | |
分辨率 | 0.1 hPa | |
精度 | ±5mb（在-40℃ - +60℃溫度范圍） ±1mb（在-10℃ - +50℃溫度范圍） | |
蒸汽壓： | ||
量程 | 0 - 47kPa | |
分辨率 | 0.01 kPa | |
精度 | 隨溫度和濕度變化：40℃以下±0.2 kPa | |
風速： | ||
最大風速 | 10s 陣風 | |
量程 | 0 - 30米/秒（0 - 67英里/小時） | |
分辨率 | 0.01 米/秒 (0.02 英里/小時) | |
精度 | 0.3米/秒或3%(0.67英里/小時或3%)，以較大者為準 | |
風向： | ||
量程 | 0°- 359° | |
分辨率 | 1° | |
精度 | ±5% | |
太陽輻射： | ||
量程 | 0 - 1750W/m2 | |
分辨率 | 1 W/m2 | |
精度 | ±測量值的5% (典型) | |
光譜范圍 | 300-1150nm | |
降雨量： | ||
量程 | 0 - 400mm/h (15.75 in/h) | |
分辨率 | 0.017mm | |
精度 | 測量值±5%(從0到50mm/h或0到1.97 in/h) | |
傾斜度： | ||
測量范圍 | -90°- +90° | |
分辨率 | 0.1° | |
精度 | ±1° | |
雷擊次數： | ||
量程 | 0 - 65535次 | |
分辨率 | 1次 | |
精度 | 小于10千米時大于典型探測值的25% (隨距離變化) | |
閃電平均距離 | ||
量程 | 0–40千米(0-24.9英里) | |
分辨率 | 3千米(1.86英里) | |
精度 | 根據實際的測量情況變化 | |
