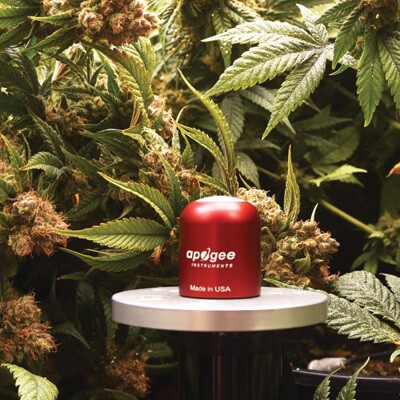

用途：S2-131-SS 雙通道紅光和遠紅外輻射傳感器支持多種信號格式輸出，其采用堅固的鋁制外殼，可完全浸入水中，可承受惡劣條件，鍍錫引線端接的高質量電纜可輕松連接數據記錄器和控制器等。電纜含一個 IP68 級別的電纜連接器，以簡化傳感器從長久安裝中拆卸和更換以進行維護和校準的過程。其典型應用包括測量生態應用中的紅光/遠紅光比 (RFR)，包括光譜質量對光敏色素的影響。RF比率影響植物高度、葉片擴張率以及其他光生物學和植物形態反應。
特點：
·應用范圍廣且包括應用包括監測植物光環境、研究植物形態活動和光生物學研究；
·結構簡單安裝方便；
·多種輸出信號選擇；
技術規格：
S2-131-SS雙通道紅光和遠紅外輻射傳感器 | 圖片 | |
波長范圍 | 645~665nm±5nm（紅光）720~740nm±5nm（遠紅外光） |
|
測量范圍 | 0 至 400 μmol m -2 s -1（紅光和遠紅外光） | |
輸出（靈敏度） | 0.08 mV / μmol m -2 s -1（典型值） | |
校準系數 | 12 μmol m -2 s -1 /mV （典型值） | |
校準不確定度 | ±5% | |
輸出范圍 | 0~33 mV | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
非線性誤差 | 小于1%（高達400 μmol m-2s-1）（紅光和遠紅光） | |
響應時間 | 小于1 毫秒 | |
視野范圍 | 180° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 小于 0.1 %每攝氏度 | |
防護等級 | IP68 | |
輸出信號 | SDI-12 | |
操作環境溫濕度 | -40~70 ℃，0至100 %的相對濕度 | |
電源 | / | |
功耗 | / | |
尺寸規格 | 30.5 mm x 37 mm | |
重量（含5m的電纜） | 140 g | |
S2-431-SS雙通道紅光和遠紅外輻射傳感器 | 圖片 | |
波長范圍 | 645~665nm±5nm（紅光）720~740nm±5nm（遠紅外光） |
|
測量范圍 | 0 至 400 μmol m-2 s（紅光和遠紅外光） | |
輸出（靈敏度） | / | |
校準系數 | 為傳感器定制并存儲在固件中 | |
校準不確定度 | ±5% | |
輸出范圍 | 0~33 mV | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
非線性誤差 | 小于1%（高達400 μmol m-2s-1）（紅光和遠紅光） | |
響應時間 | 0.6 s，檢測器信號在改變步長后達到95 %的時間；SDI-12電路的最快數據傳輸速率為1s | |
視野范圍 | 180° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 小于 0.1 %每攝氏度 | |
防護等級 | IP68 | |
輸出信號 | 0 to 33 mV | |
操作環境溫濕度 | -40~70 ℃，0至100 %的相對濕度 | |
電源 | 5.5~24 VDC | |
功耗 | 1.4 mA（靜態）、1.8 mA（活動） | |
尺寸規格 | 30.5 mm x 37 mm | |
重量（含5m的電纜） | 140 g | |
S2-432-SS雙通道紅光和遠紅外輻射傳感器 | 圖片 | |
波長范圍 | 645~665nm±5nm（紅光）720~740nm±5nm（遠紅外光） |
|
測量范圍 | 0 至 400 μmol m -2 s -1（紅光和遠紅外光） | |
輸出（靈敏度） | / | |
校準系數 | 為傳感器定制并存儲在固件中 | |
校準不確定度 | ±5% | |
輸出范圍 | 0~33 mV | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
非線性誤差 | 小于1%（高達400 μmol m-2s-1）（紅光和遠紅光） | |
響應時間 | / | |
視野范圍 | 180° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 小于 0.1 %每攝氏度 | |
防護等級 | IP68 | |
輸出信號 | Modbus | |
操作環境溫濕度 | -40~70 ℃，0至100 %的相對濕度 | |
電源 | 5.5~24 VDC | |
功耗 | RS-232 ：37 mA RS-485：37 mA（靜態），42 mA（動態） | |
尺寸規格 | 30.5 mm x 37 mm | |
重量（含5m的電纜） | 140 g | |
